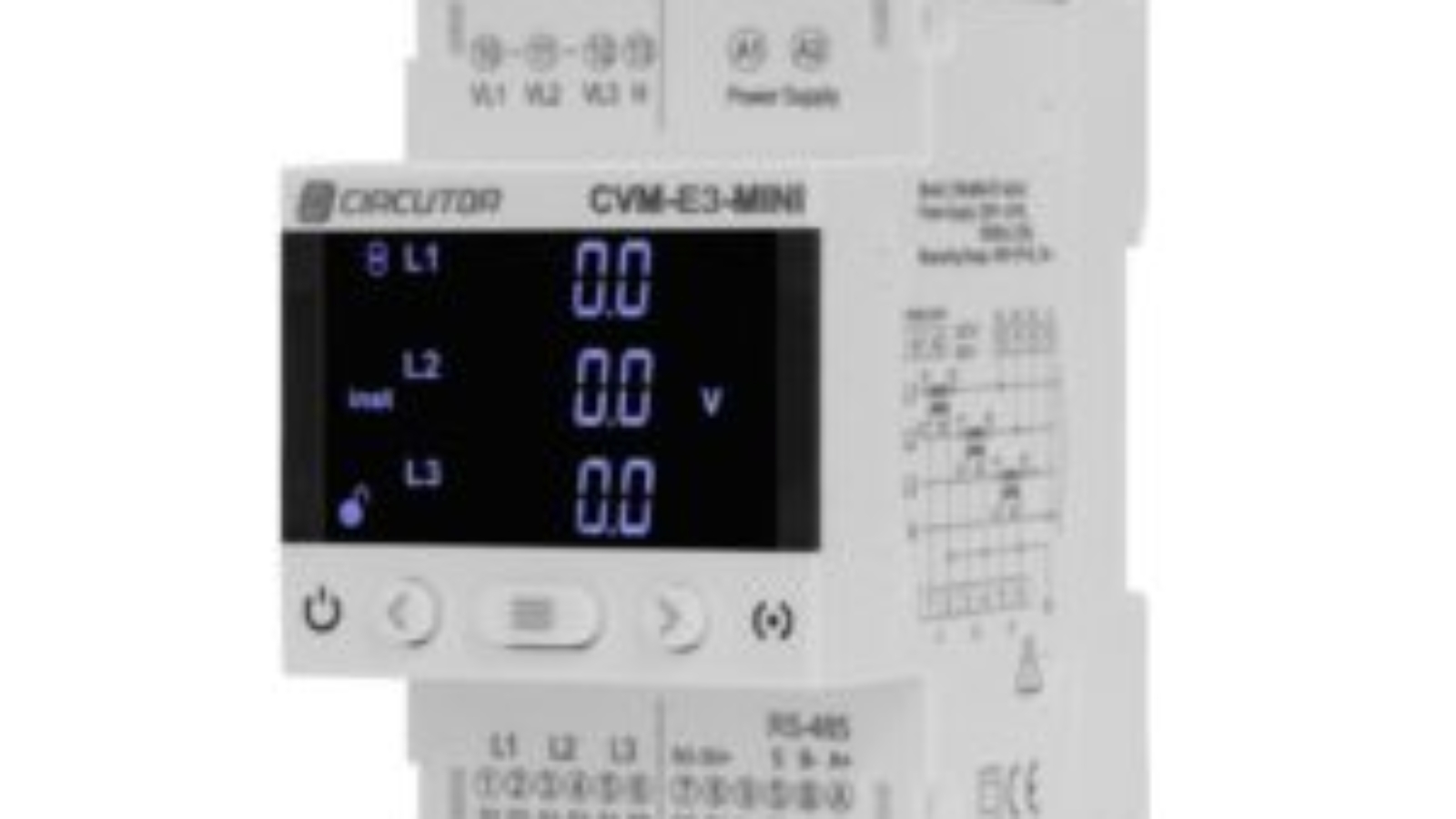

CVM-E3-MINI to nowy analizator sieci trójfazowych (zrównoważonych i niezrównoważonych) do montażu na szynie DIN, o bardzo małych wymiarach, z pomiarem w 4 kwadrantach.
Najważniejsze cechy
Pomiar prądu …/5 lub …/1 A lub …/250 mA*
Technologia ITF: galwaniczna izolacja zabezpieczająca ITF
Format szyny DIN zawierającej tylko 3 moduły
Podświetlany ekran z dużym kontrastem
Montaż w panelu 72 x 72 mm z adapterem przednim
Komunikacja RS-485 (Modbus/RTU do 57,6 kbps) (Bacnet do 38,4 kbps)
Posiada jedno wyjście tranzystorowe (programowalne)
Posiada 1 wejście cyfrowe do wyboru taryfy lub stanów logicznych
Plombowana pokrywa zasłaniająca zaciski
Harmoniczne display (V, A) aż do 31º
Zastosowania
Zastosowanie do kontroli w rozdzielnicach i w przyłączach niskiego i średniego napięcia, gdzie konieczne jest umieszczenie analizatora na szynie DIN ze względu na ograniczoną przestrzeń.
Kontrola alarmu. Możliwość programowania wartości maksymalnej, minimalnej i zwłoki.
Kontrola energii czynnej lub biernej za pomocą wyjścia impulsowego.
Gromadzenie danych chwilowych, wartości maksymalnych i minimalnych mierzonych parametrów elektrycznych.
Obwód zasilania
Napięcie znamionowe 207…253 V~
Częstotliwość 50…60 Hz
Pobór mocy 3,5 VA
Kategoria instalacji KAT. III 300 V
Obwód pomiaru napięcia
Napięcie znamionowe (Un) 300 Vac (f-N) / 520 Vac (f-f)
Margines pomiaru napięcia 5…120% Un
Margines pomiaru częstotliwości 45…65 Hz
Impedancja wejściowa 400 kΩ
Minimalne napięcie pomiarowe (Vstart) 11 V ac (f-N)
Kategoria instalacji KAT. III 300 V
Obwód pomiaru prądu
Prąd znamionowy (In) …5A lub …/1A (MC series: …/250mA)*
Margines pomiaru prądu 2…120% In
Minimalny prąd pomiarowy (Istart) 10 mA
Pobór mocy 0,9 VA
Kategoria instalacji KAT. III 300 V
Dokładność pomiarów
Pomiar napięcia 0,5% ± 1 cyfra
Pomiar prądu 0,5% ± 1 cyfra
Pomiar częstotliwości 0,5%
Pomiar mocy czynnej 0,5% ± 2 cyfry
Pomiar mocy biernej 1% ± 2 cyfry
Pomiar energii czynnej I <0,1 In I >0,1 In
Klasa 1 Klasa 0,5
Pomiar energii biernej Klasa 2
Wyjście impulsowe
Ilość 1
Typ NPN wyjście
Napięcie maksymalne 24 V dc.
Prąd maksymalny 50 mA
Maksymalna częstotliwość 16 imp/s
Szerokość impulsu 30 ms do 500 ms (Programowalna)
Wejście cyfrowe
Ilość 1
Typ NPN styk bezpotencjałowy
Izolacja optoizolowany
Systemy komunikacji
Modbus RTU BACnet
Charakterystyki otoczenia
Temperatura robocza -5… + 45 ºC
Temperatura przechowywania -10…+50ºC
Wilgotność względna (bez kondensacji) 5 … 95%
Maksymalna wysokość bezwzględna 2000 m
Stopień ochrony IP30
Część czołowa: IP40
Charakterystyki mechaniczne
Wymiary 52,5 x 118 x 74 mm
Masa 300 g
Osłona Tworzywo sztuczne V0 samogasnące
Mocowanie Szyna DIN
